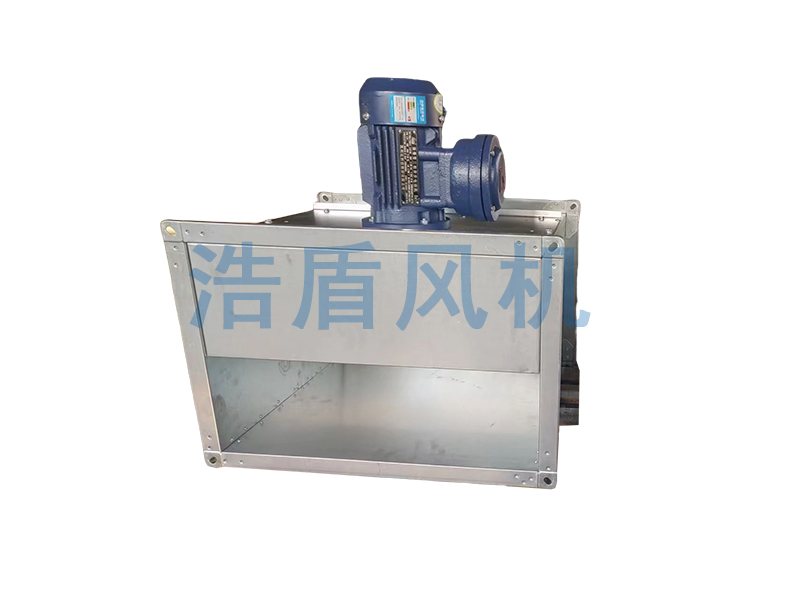

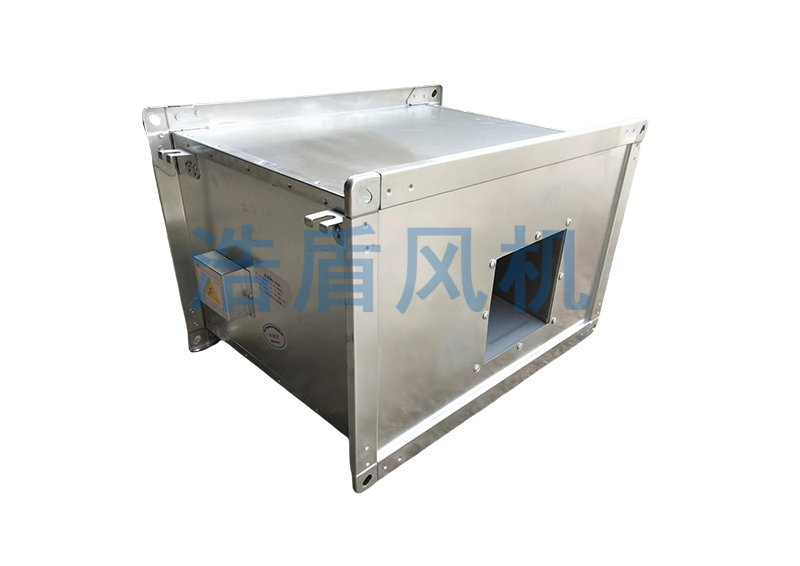

1 產品概述：GDF型離心式管道風機

1.1．GDF型離心式管道風機，葉輪為前傾多翼式葉輪，單面吸風，風機設計成水平進出，方形進出風口可直接與風管連接。風機電機為空調專用電機，整機具有噪聲低，運轉平穩，使用壽命長等特點。

1.2．風機按直徑分為180-560mm十九種規格，系列風量為160-9100m3/h，全壓73-578Pa。

1.3．為適應不同場所噪聲的要求，分為：
普通型：其全部材料為鍍鋅鋼板通過咬口成形；
消聲型：其風機部分為鍍鋅鋼板通過咬口成形，機殼內貼消聲棉。

1.4. 風機可配用變頻電機和變頻控制器，實現無級調速，建議調節頻率鎖定在25Hz～50Hz。為適應防爆環境需要，風機可做成防爆風機，防爆等級為EXdIIBT4。

* 詳細參數請直接聯系銷售人員

2 工作條件

工作溫度：-20~+40℃（可連續運轉）；
濕       度：小于90%；
介質條件：空氣（含塵量不超過100mg/h）；
工作電源：三相/380V/50Hz（部分型號）；
                   單相/220V/50Hz（部分型號）。

3 應用

風機可廣泛應用于辦公樓、賓館、飯店、會議室、公共場所、商場等通風換氣用。

4 配置

4.1．標準配置
● 葉輪； ● 電機； ● 機殼（蝸殼、集流器、電機支架）；
● 消聲棉（僅消聲型）； ● 防護網。

4.2．備選件及附件（訂貨時注明是否購買）
※減振設備； ※控制箱； ※消聲器； ※對接法蘭。

5 加工工藝

5.1．風機葉輪、機殼為優質鍍鋅鋼板，全部模具化生產，采用咬口成形，葉輪經動、靜平衡校正，其平衡精度不大于5.6級。

5.2．風機消聲型箱體采用框架、箱板拼裝設計，框架采用的金屬冷彎機組一次拉伸成型的鋼框架（也可根據用戶需要采用鋁合金型材框架），箱板的外板為彩涂板，表面清潔美觀、耐腐蝕性強，內層為鍍鋅消聲微穿孔板或鍍鋅板，夾層可采用超細玻璃棉、防火保溫板、聚苯乙烯復合板等經發泡工藝處理，可進一步降低噪聲。產品可進行現場拆裝。

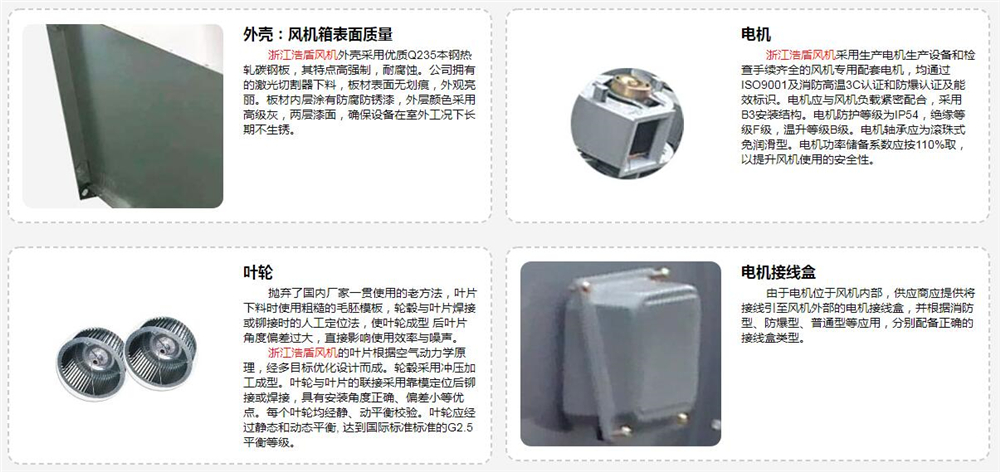

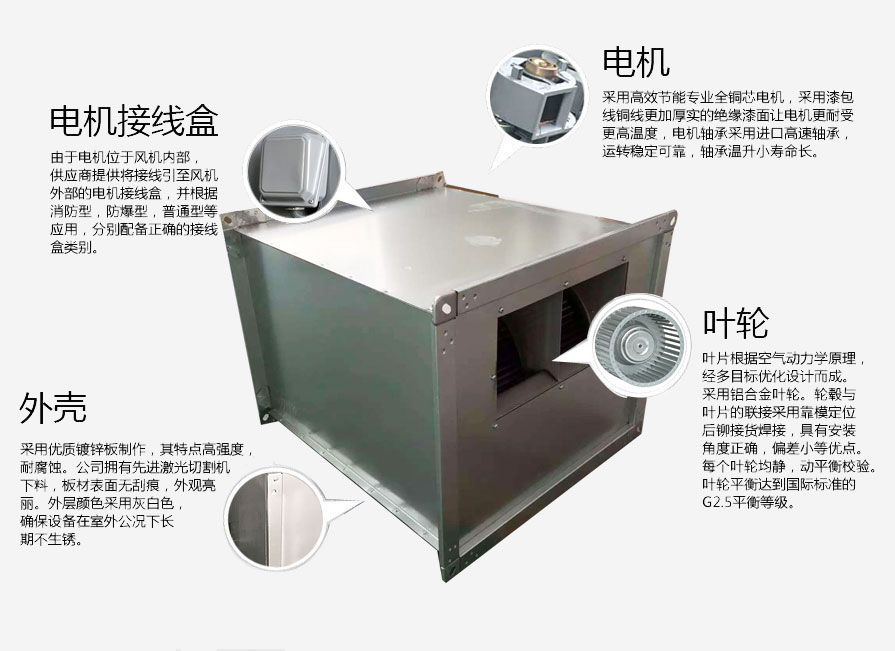

產品結構性能
