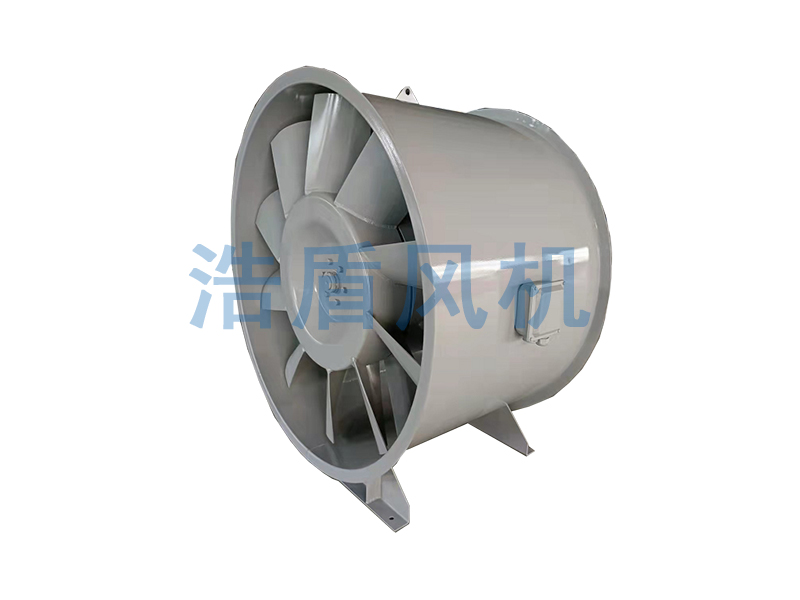

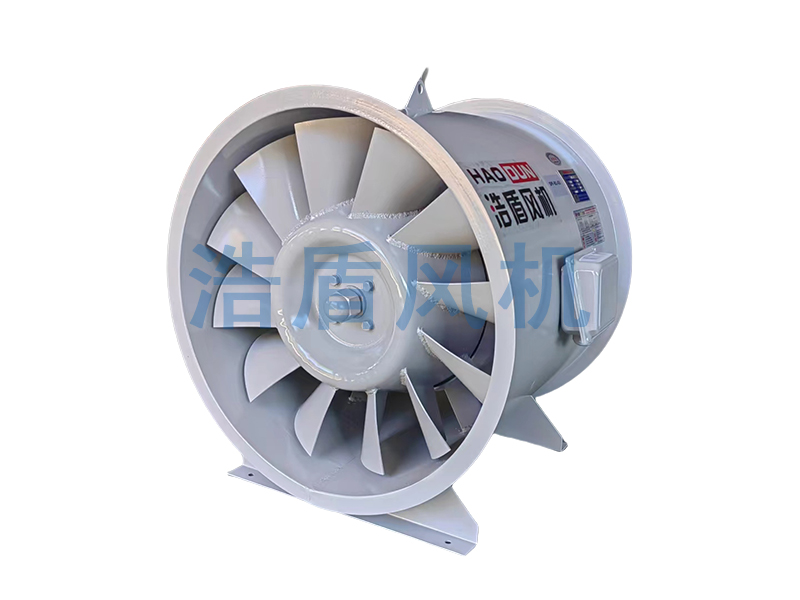

1 產品概述：SWF型混流風機

1.1．SWF型混流風機，葉輪采用子午加速特點的錐面扭曲形葉片在輪轂上焊接而成，進口處采用流線喇叭形消聲器與風筒聯接成整體，內裝有導葉，具有良好的氣流分布，壓力穩定，是一種介于軸流和離心風機間的風機。

1.2．SWF型混流風機，按直徑分為250～1400mm各16種規格，風量為500 ~110000 m3/h，全壓為50~1200Pa；SWF-II風機，按直徑分為650～1400mm各10種規格，風量為6000 ~100000 m3/h，全壓為120~1200Pa。

按調速方式分單速、雙速、變頻（風機電機采用變頻電機，配變頻控制器，實行變頻調速，以適應不同工況需要，建議調節頻率鎖定在25Hz～50Hz）。為適應防爆環境需要，風機可做成防爆風機，防爆等級為EXdIIBT4。

1.3．為適應不同場所噪聲的要求，風機均可配不同長度的消聲器。

* 詳細參數請直接聯系銷售人員

2 工作條件

工作溫度：-20~+45℃；
濕       度：小于99%；
介質條件：空氣（含塵量不超過100mg/m3 ）；
工作電源：三相380V/50Hz。

3 應用

風機可廣泛應用于高屋建筑、工礦企業、賓館、飯莊、博物館、體育館、地下室等通風換氣場所，最適用于管道加壓、送風和排風及高層建筑、一般建筑的通風換氣之用。

4 配置

4.1．標準配置
●葉輪； ●電機； ●底腳；
●機殼（風筒、集流器、導葉、內筒、電機支架）。

4.2．備選件及附件（訂貨時注明是否購買）
※減震設備； ※控制箱； ※網罩； ※對接法蘭。

5 加工工藝

5.1．風機葉輪為鋼制，輪轂液壓拉伸成型，葉片沖壓后液壓成形，葉片與輪轂焊接裝配成形。葉輪經靜、動平衡校正，平衡精度不大于G5.6級。

5.2．外筒法蘭為采用整體旋壓翻邊而成，進風口集流器模具液壓成形。

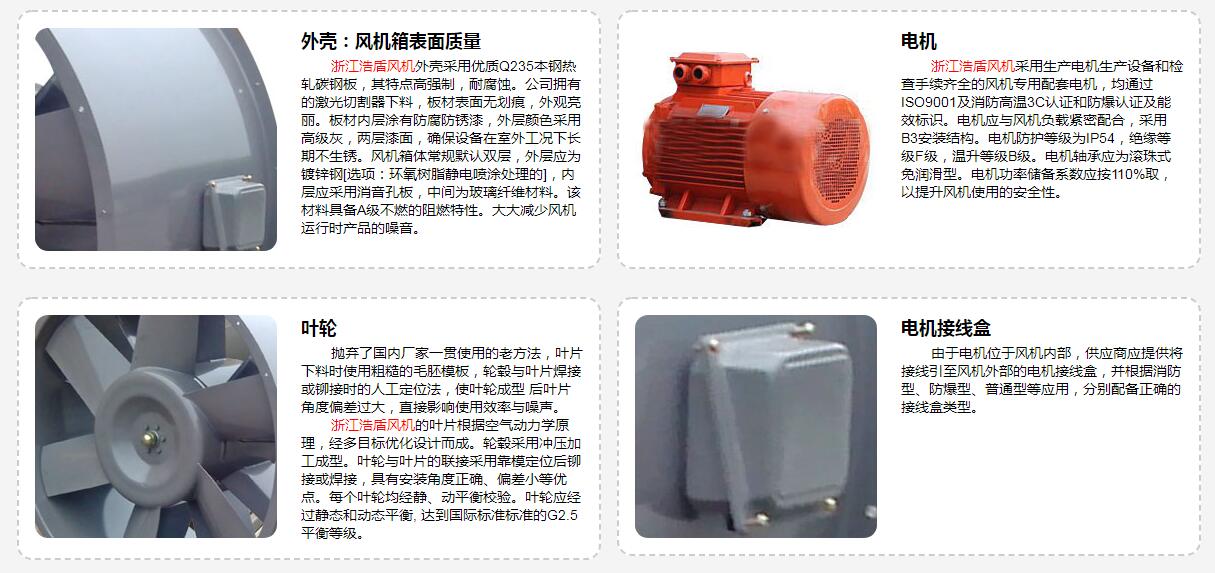

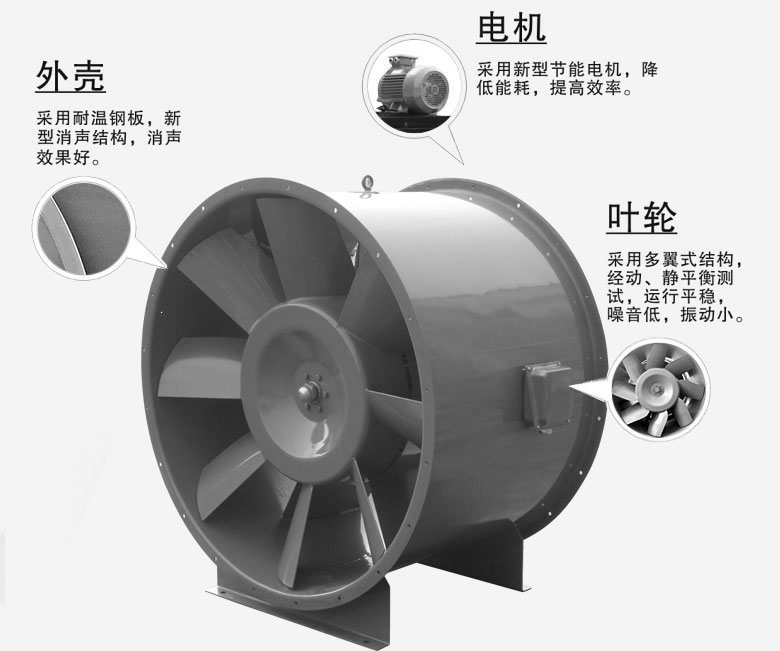

產品結構性能
